定格総荷重はアウトリガを水平堅土上に設置したときの値で、つり具とフック重量を含んだ値です。
緑色のエリアは、クレーンの強度に基づき、白色のエリアはクレーンの安定に基づいています。
作業半径-揚程図はフックの下端位置で表示しています。ただしジブのたわみを含みません。
クレーン 35ｔラフター
| メーカー |
型式 |
ブーム＋ジブ最大長 |
全長 |
全幅 |
全高 |
全幅(アウトリガ最大） |
全幅(アウトリガ最小） |
| TADANO |
TR-350M |
36.1+13m |
11,400mm |
2,750mm |
3,590mm |
6,700mm |
3,800mm |
アウトリガ最大(6.7m）張出の時の定格総荷重表
（単位 トン）
L=主ブーム長さ R=作業半径（旋回中心からの距離）
L(m)
R(m) |
9.5 |
16.15 |
22.8 |
29.45 |
36.1 |
| 3.0 |
35.00 |
22.50 |
14.00 |
|
|
| 3.5 |
30.60 |
22.50 |
14.00 |
10.00 |
|
| 4.0 |
27.50 |
22.50 |
14.00 |
10.00 |
|
| 4.5 |
24.70 |
20.70 |
14.00 |
10.00 |
7.00 |
| 5.0 |
22.30 |
19.30 |
14.00 |
10.00 |
7.00 |
| 5.5 |
20.30 |
17.90 |
14.00 |
10.00 |
7.00 |
| 6.0 |
18.60 |
16.80 |
13.40 |
10.00 |
7.00 |
| 6.5 |
16.40 |
15.80 |
12.50 |
10.00 |
7.00 |
| 7.0 |
14.50 |
14.90 |
11.80 |
10.00 |
7.00 |
| 8.0 |
|
13.10 |
10.60 |
8.90 |
7.00 |
| 9.0 |
|
11.20 |
9.60 |
8.00 |
6.30 |
| 10.0 |
|
9.15 |
8.60 |
7.20 |
5.80 |
| 11.0 |
|
7.40 |
7.70 |
6.55 |
5.30 |
| 12.0 |
|
6.20 |
6.75 |
6.00 |
4.90 |
| 13.0 |
|
5.20 |
5.90 |
5.55 |
4.50 |
| 14.0 |
|
|
5.15 |
5.10 |
4.15 |
| 15.0 |
|
|
4.45 |
4.60 |
3.85 |
| 16.0 |
|
|
3.90 |
4.15 |
3.60 |
| 17.0 |
|
|
3.40 |
3.80 |
3.35 |
| 18.0 |
|
|
3.00 |
3.40 |
3.15 |
| 19.0 |
|
|
2.55 |
3.05 |
2.95 |
| 20.0 |
|
|
2.25 |
2.70 |
2.70 |
| 22.0 |
|
|
|
2.10 |
2.30 |
| 24.0 |
|
|
|
1.60 |
1.85 |
| 26.0 |
|
|
|
1.20 |
1.45 |
| 28.0 |
|
|
|
|
1.10 |
| 30.0 |
|
|
|
|
0.80 |
| 32.0 |
|
|
|
|
0.60 |
| 33.0 |
|
|
|
|
0.50 |
|
アウトリガ最大(6.7m）張出の時の作業半径－揚程図（簡易版）
 |
ご注意： ここでご紹介する性能表等を利用して生じるいかなる問題にも弊社は一切責任を負いません。
参考として見ていただき実際の発注の際には電話でご確認くださいますようお願い致します。
クレーン 50ｔラフター
| メーカー |
型式 |
ブーム＋ジブ最大長 |
全長 |
全幅 |
全高 |
全幅(アウトリガ最大） |
全幅(アウトリガ最小） |
| TADANO |
TR-500MⅢ |
41.2+12.5m |
11,850mm |
2,960mm |
3,710mm |
7,300mm |
4,000mm |
アウトリガ最大(7.3m）張出の時の定格総荷重表
（単位 トン）
L=主ブーム長さ R=作業半径（旋回中心からの距離）
L(m)
R(m) |
9.7 |
16.0 |
22.3 |
28.6 |
34.9 |
38.05 |
41.2 |
| 2.5 |
50.00 |
30.00 |
20.00 |
12.00 |
|
|
|
| 3.0 |
50.00 |
30.00 |
20.00 |
12.00 |
|
|
|
| 3.5 |
45.00 |
30.00 |
20.00 |
12.00 |
11.00 |
|
|
| 4.0 |
39.50 |
30.00 |
20.00 |
12.00 |
11.00 |
8.50 |
|
| 4.5 |
35.50 |
30.00 |
20.00 |
12.00 |
11.00 |
8.50 |
|
| 5.0 |
32.00 |
29.00 |
20.00 |
12.00 |
11.00 |
8.50 |
7.00 |
| 5.5 |
29.00 |
27.00 |
19.80 |
12.00 |
11.00 |
8.50 |
7.00 |
| 6.0 |
26.50 |
24.60 |
18.70 |
12.00 |
11.00 |
8.50 |
7.00 |
| 6.5 |
24.00 |
22.70 |
17.60 |
12.00 |
11.00 |
8.50 |
7.00 |
| 7.0 |
22.00 |
20.90 |
16.70 |
12.00 |
11.00 |
8.50 |
7.00 |
| 8.0 |
|
17.80 |
15.00 |
12.00 |
10.10 |
8.50 |
7.00 |
| 9.0 |
|
14.60 |
13.40 |
11.50 |
9.40 |
8.50 |
7.00 |
| 10.0 |
|
12.00 |
11.30 |
10.50 |
8.70 |
7.90 |
7.00 |
| 11.0 |
|
10.00 |
9.40 |
9.50 |
8.10 |
7.35 |
6.50 |
| 12.0 |
|
8.30 |
8.00 |
8.60 |
7.50 |
6.85 |
6.00 |
| 13.0 |
|
7.10 |
6.80 |
7.40 |
7.00 |
6.40 |
5.60 |
| 14.0 |
|
|
5.90 |
6.60 |
6.50 |
6.00 |
5.30 |
| 16.0 |
|
|
4.20 |
5.00 |
5.40 |
5.30 |
4.70 |
| 18.0 |
|
|
3.00 |
3.80 |
4.30 |
4.50 |
4.15 |
| 20.0 |
|
|
|
2.95 |
3.40 |
3.55 |
3.60 |
| 22.0 |
|
|
|
2.30 |
2.70 |
2.85 |
3.00 |
| 24.0 |
|
|
|
1.65 |
2.10 |
2.30 |
2.40 |
| 26.0 |
|
|
|
|
1.65 |
1.85 |
1.95 |
| 28.0 |
|
|
|
|
1.25 |
1.40 |
1.55 |
| 30.0 |
|
|
|
|
0.90 |
1.00 |
1.20 |
| 32.0 |
|
|
|
|
|
0.70 |
0.90 |
| 34.0 |
|
|
|
|
|
|
0.60 |
|
アウトリガ最大(7.3m）張出の時の作業半径－揚程図（簡易版）
 |
ご注意： ここでご紹介する性能表等を利用して生じるいかなる問題にも弊社は一切責任を負いません。
参考として見ていただき実際の発注の際には電話でご確認くださいますようお願い致します。
クレーン 110ｔオールテールクレーン
| メーカー |
型式 |
ブーム＋ジブ最大長 |
全長 |
全幅 |
全高 |
全幅(アウトリガ最大時） |
全幅(アウトリガ中間時） |
| SUMITOMO |
SA-1100 |
47.1m.+16.5m |
14,730mm |
2,830mm |
4,050mm |
7,000mm |
5,300mm |
アウトリガ最大(7.0m）張出の時の定格総荷重表
（単位 トン）
L=主ブーム長さ R=作業半径（旋回中心からの距離）
L(m)
R(m) |
12.5 |
21.2 |
29.8 |
38.5 |
47.1 |
|
2.7
|
110.0 |
|
|
|
|
| 3.0 |
100.0 |
45.0 |
|
|
|
| 3.5 |
90.0 |
45.0 |
|
|
|
| 4.0 |
81.0 |
45.0 |
32.0 |
|
|
| 4.5 |
72.0 |
45.0 |
32.0 |
|
|
| 5.0 |
64.0 |
45.0 |
32.0 |
|
|
| 5.5 |
58.0 |
45.0 |
32.0 |
|
|
| 6.0 |
53.0 |
45.0 |
32.0 |
20.0
|
|
| 6.5 |
49.0 |
43.0 |
32.0 |
20.0
|
|
| 7.0 |
45.0 |
42.0 |
30.5 |
20.0
|
13.0
|
| 8.0 |
38.5 |
38.5 |
28.0 |
19.3
|
13.0
|
| 9.0 |
34.9 |
34.0 |
25.6 |
18.5
|
13.0
|
| 10.0 |
30.4 |
30.0 |
23.6 |
17.8
|
12.7
|
| 12.0 |
|
23.3 |
19.6 |
16.3
|
11.8
|
| 14.0 |
|
17.7 |
16.6 |
14.2
|
11.0
|
| 16.0 |
|
13.6 |
14.0 |
12.4
|
10.3
|
| 18.0 |
|
10.7 |
11.1 |
10.9
|
9.3
|
| 20.0 |
|
|
8.6 |
9.5
|
8.4
|
| 22.0 |
|
|
6.6 |
8.0
|
7.5
|
| 24.0 |
|
|
5.3 |
6.7
|
6.8
|
| 26.0 |
|
|
4.0 |
5.4
|
6.2
|
| 28.0 |
|
|
3.2/27m |
4.4
|
5.2
|
| 30.0 |
|
|
|
3.6
|
4.3
|
| 32.0 |
|
|
|
2.7
|
3.5
|
| 34.0 |
|
|
|
2.0
|
2.8
|
| 36.0 |
|
|
|
1.6/35m
|
2.3
|
| 38.0 |
|
|
|
|
1.8
|
| 40.0 |
|
|
|
|
1.4
|
| 42.0 |
|
|
|
|
0.9
|
|

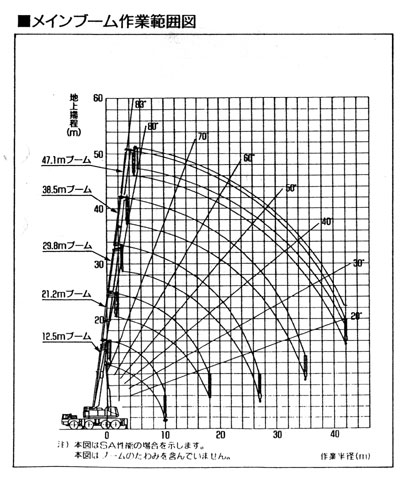

アウトリガ最大(7.0m）張出の時の作業半径－揚程図（簡易版）
 |
ご注意： ここでご紹介する性能表等を利用して生じるいかなる問題にも弊社は一切責任を負いません。
参考として見ていただき実際の発注の際には電話でご確認くださいますようお願い致します
|
